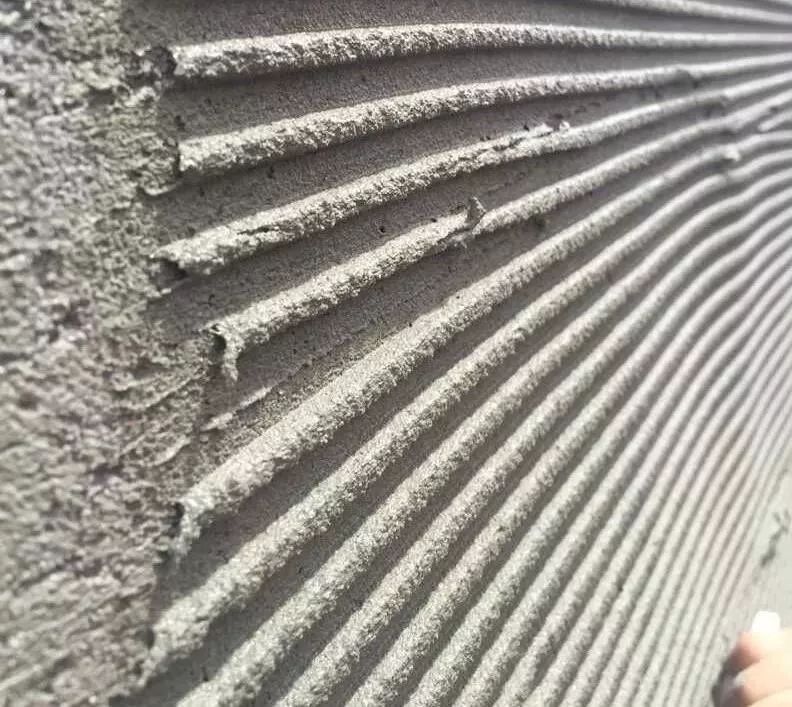

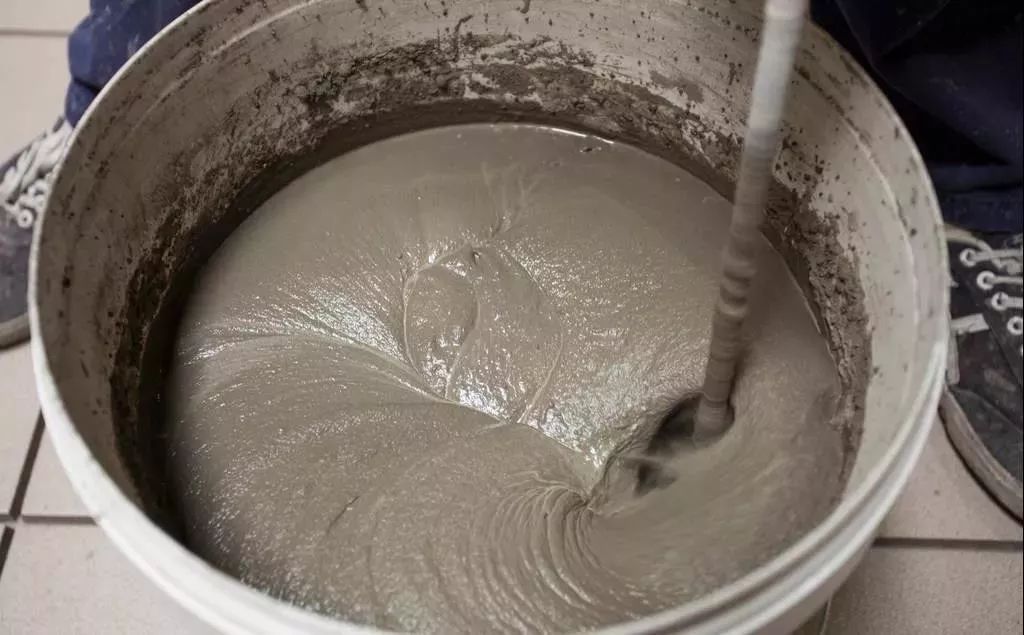

眾所周知，瓷磚膠一般以水泥為主，配以多種添加劑混合而成，使用時(shí)在工地現(xiàn)場(chǎng)與水混合攪拌，然后施涂于墻面或地面，一般施工后12小時(shí)左右具有一定的初期強(qiáng)度，隨著時(shí)間的延長(zhǎng)，強(qiáng)度也在不斷的增長(zhǎng)，一般是28天后強(qiáng)度基本平穩(wěn)。

瓷磚膠的這種變化過(guò)程是一個(gè)非常復(fù)雜的物理化學(xué)反應(yīng)過(guò)程，外界環(huán)境溫度的變化直接影響著這個(gè)反應(yīng)進(jìn)程的快慢，瓷磚膠的合理使用溫度是5℃到35℃，超出這個(gè)溫度范圍使用的膠漿質(zhì)量是無(wú)法保證的，原因是溫度太高造成膠漿內(nèi)部的水分快速蒸發(fā)無(wú)法保證膠漿中水泥的正常水化硬化，溫度低于5℃時(shí)水泥的水化進(jìn)程變的非常緩慢。

低于0攝氏度水泥水化進(jìn)程基本停止同時(shí)還可能受凍嚴(yán)重影響膠漿的強(qiáng)度發(fā)展。因此瓷磚膠應(yīng)在5℃到35℃范圍內(nèi)正確使用，同時(shí)還要保證膠漿在達(dá)到初期強(qiáng)度前的養(yǎng)護(hù)溫度也在5℃到35℃范圍內(nèi)。所以在秋冬季節(jié)我們使用瓷磚膠時(shí)要特別關(guān)注天氣預(yù)報(bào)的最低氣溫變化，低于5℃請(qǐng)注意不要施工。

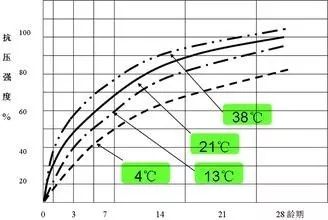

而在5℃到35℃范圍內(nèi)，溫度的變化主要影響膠漿的凝結(jié)硬化速率，而對(duì)最終強(qiáng)度沒(méi)有嚴(yán)重影響。一般瓷磚膠在15℃以下時(shí)凝結(jié)硬化速率的降低程度是我們能察覺(jué)到的。

因此在這段時(shí)間里如果發(fā)現(xiàn)我們使用的瓷磚膠凝結(jié)硬化速率大不如從前了，那都是屬于正常現(xiàn)象，不會(huì)對(duì)最終的強(qiáng)度有嚴(yán)重影響，但要保證膠漿達(dá)到初期強(qiáng)度前在5℃的溫度以上養(yǎng)護(hù)硬化。另外在8℃左右時(shí)，這種凝結(jié)硬化滯后的時(shí)間可能會(huì)在2天左右，而且溫度越低滯后的時(shí)間越長(zhǎng)。

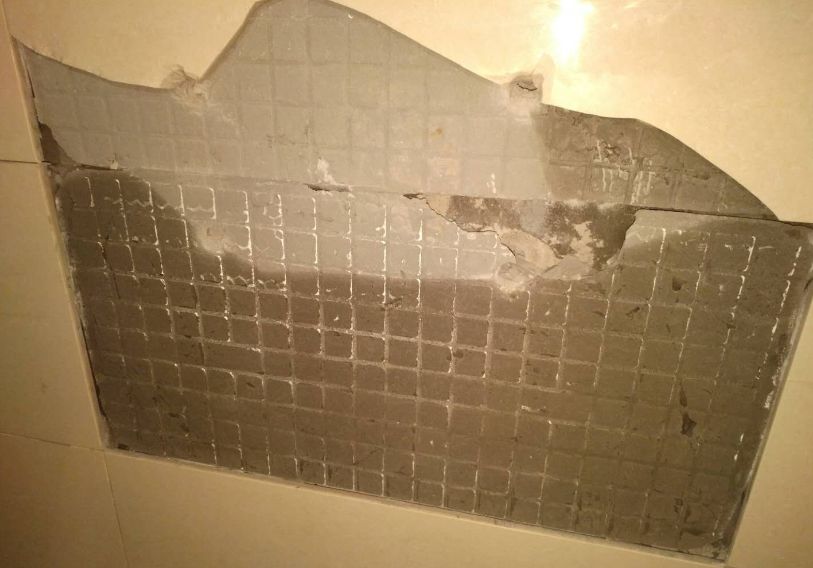

上圖為某項(xiàng)目初冬季節(jié)鋪貼?；u5天齡期時(shí)，瓷磚揭開(kāi)檢查內(nèi)部瓷磚膠仍未干燥且強(qiáng)度低。

比如鋪貼瓷磚時(shí)由于瓷磚背后瓷磚膠中水分蒸發(fā)較慢，所以瓷磚膠的凝結(jié)硬化速率會(huì)相對(duì)長(zhǎng)些；另外一些快硬型的瓷磚膠產(chǎn)品，由于其自身硬化速度快放熱量相對(duì)高些，所以受這個(gè)15℃的影響就小些。
